潭兴五轴数控分度盘

TDRT-125A ? 650/TDAT-255 ? 320/TDMT- 650特点：

采用直驱马达，高回转速，比一般旋转工作台高7倍以上的速度。

不需要减速齿轮，采用高扭力马达，高传动效率，可搭配适温同调型冷却装置。

采用光学尺直接检出，可达高精密分度。

采用全圆周油压锁紧系统，可达高夹紧扭矩。

点击标签查看尺寸图：

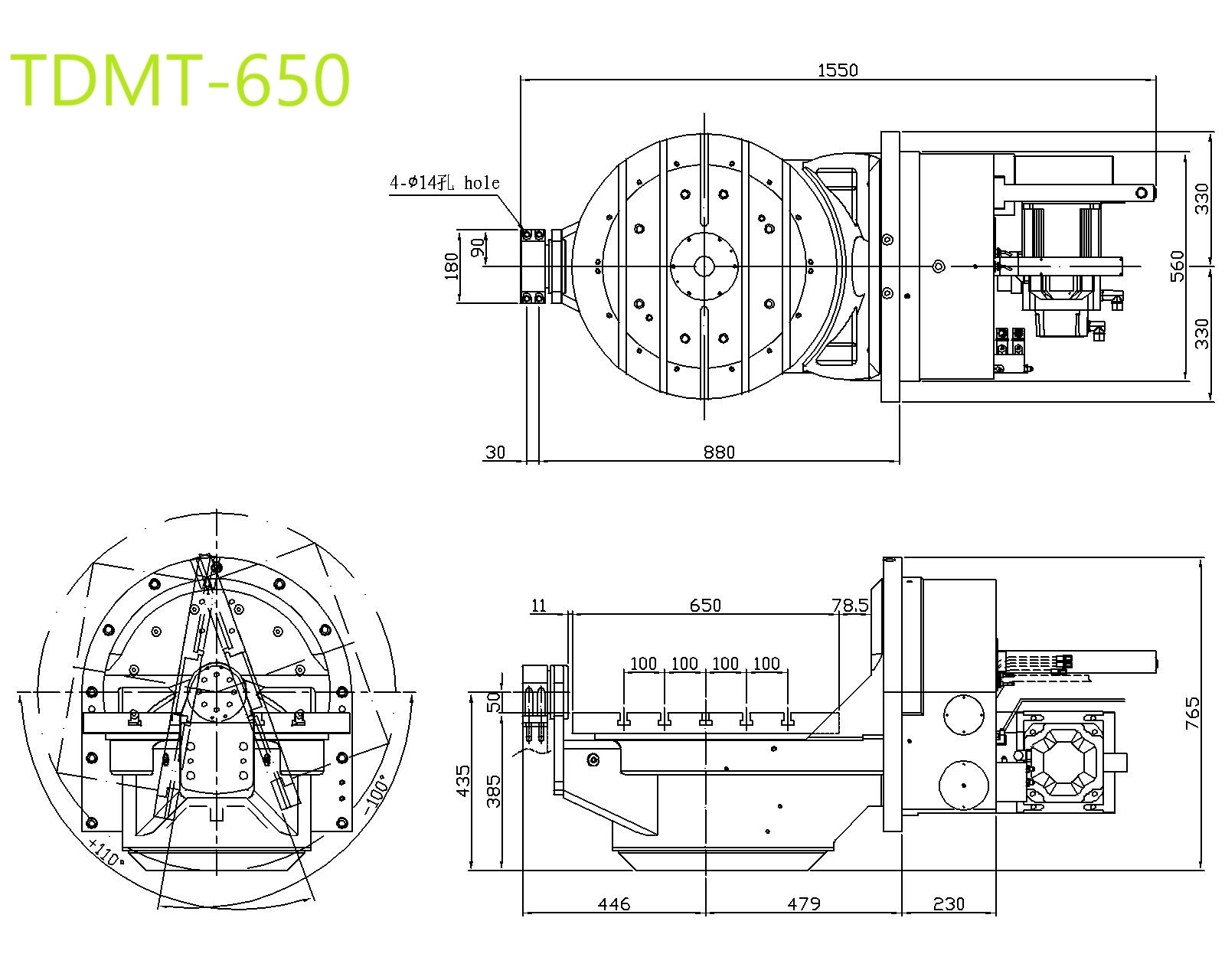

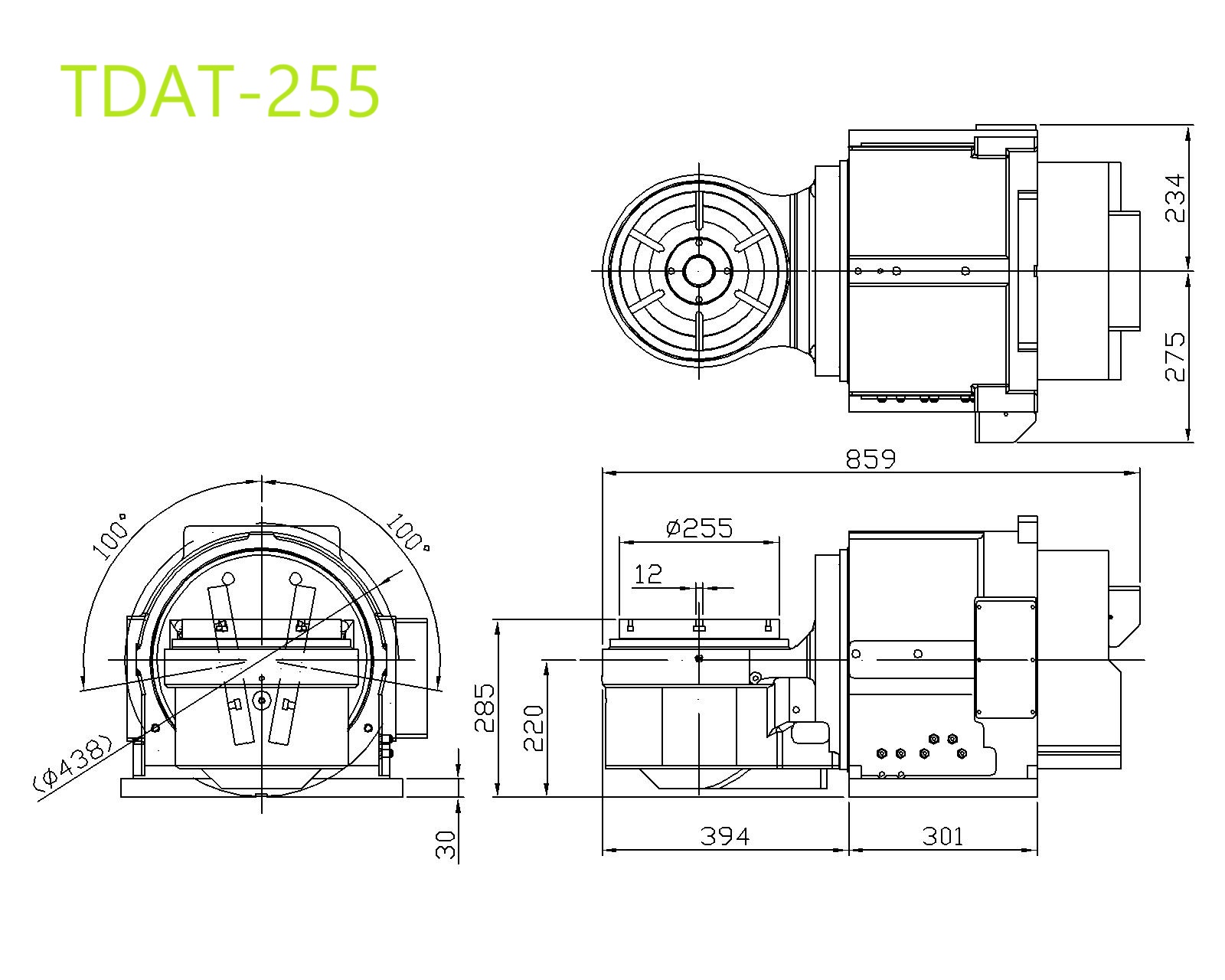

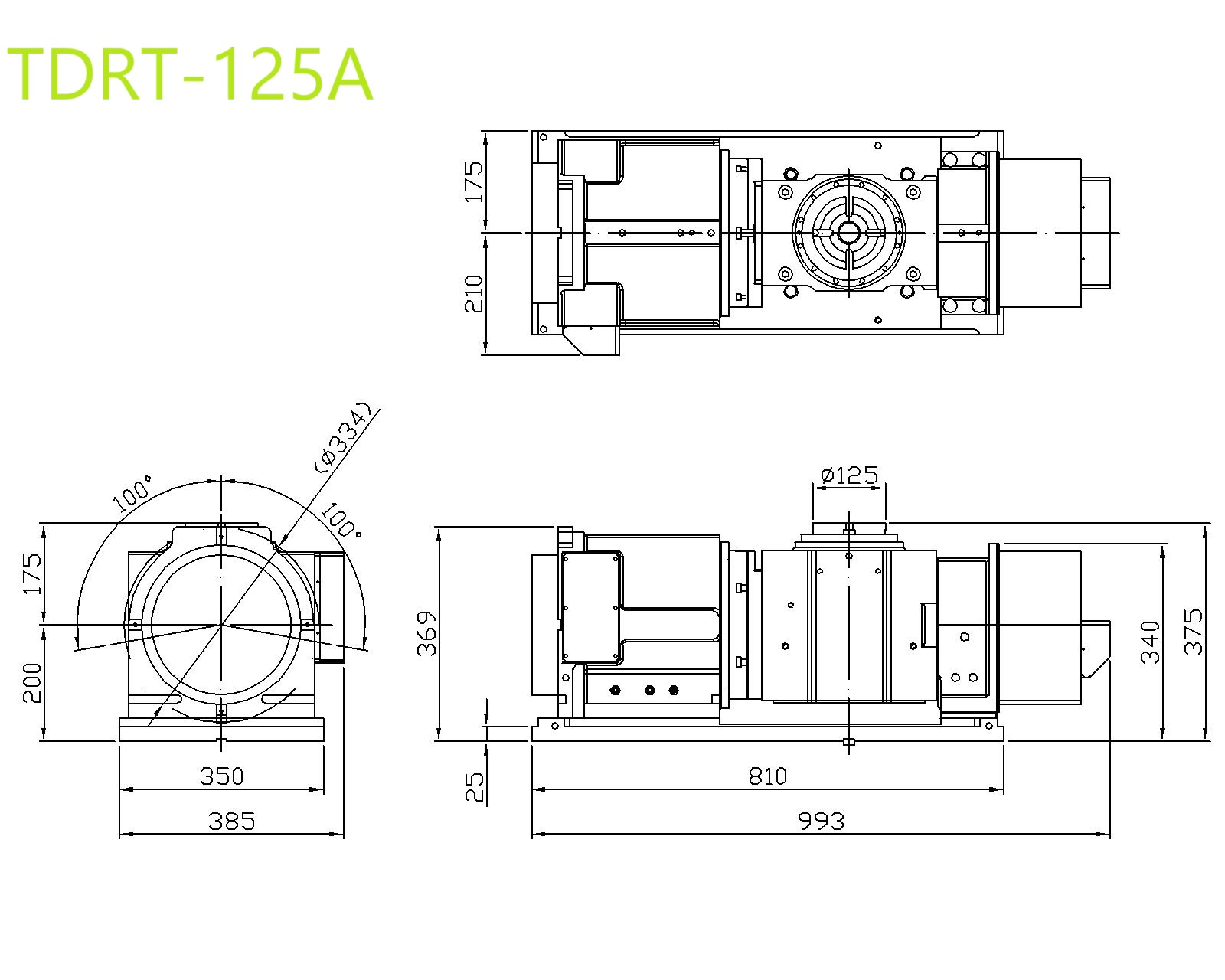

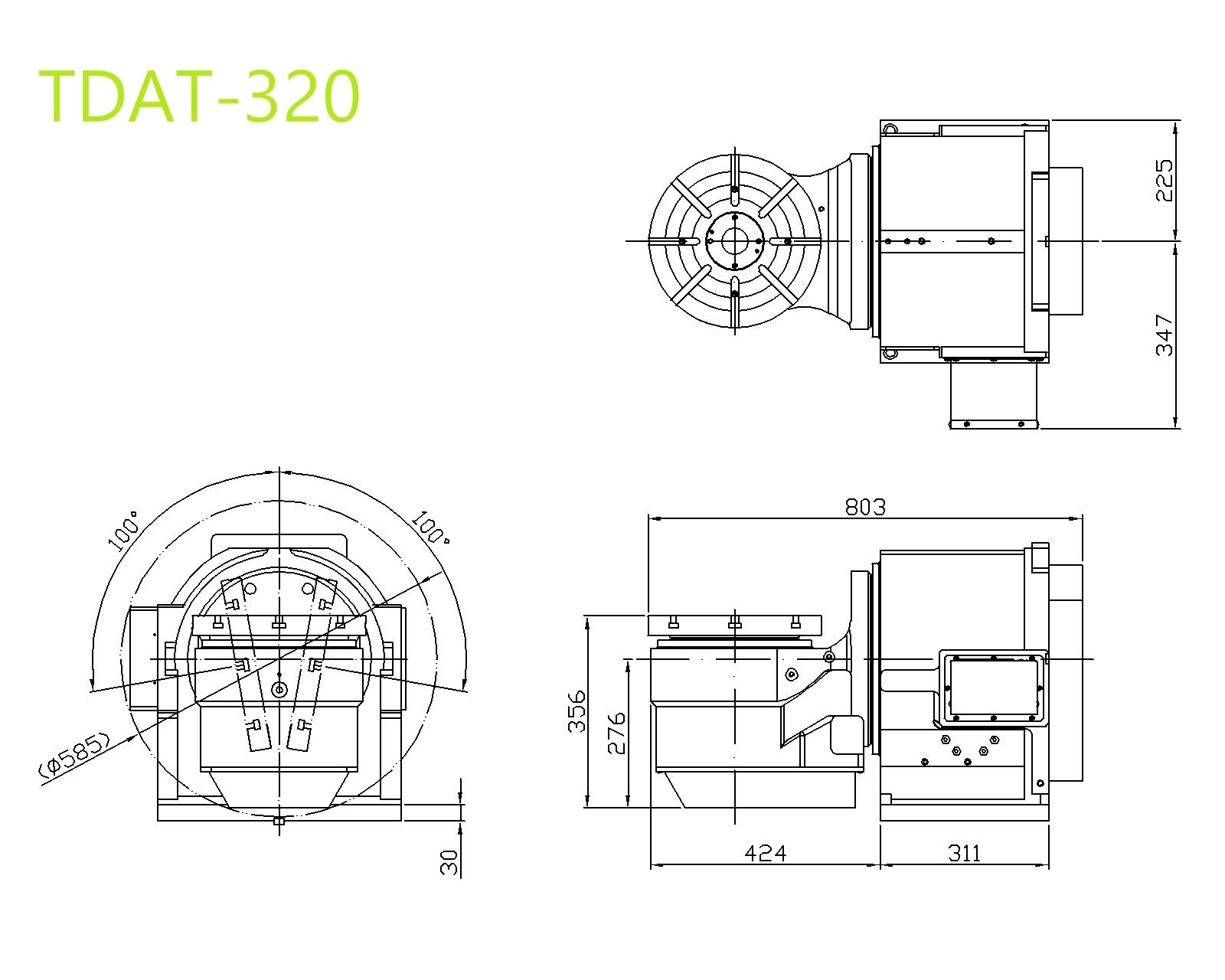

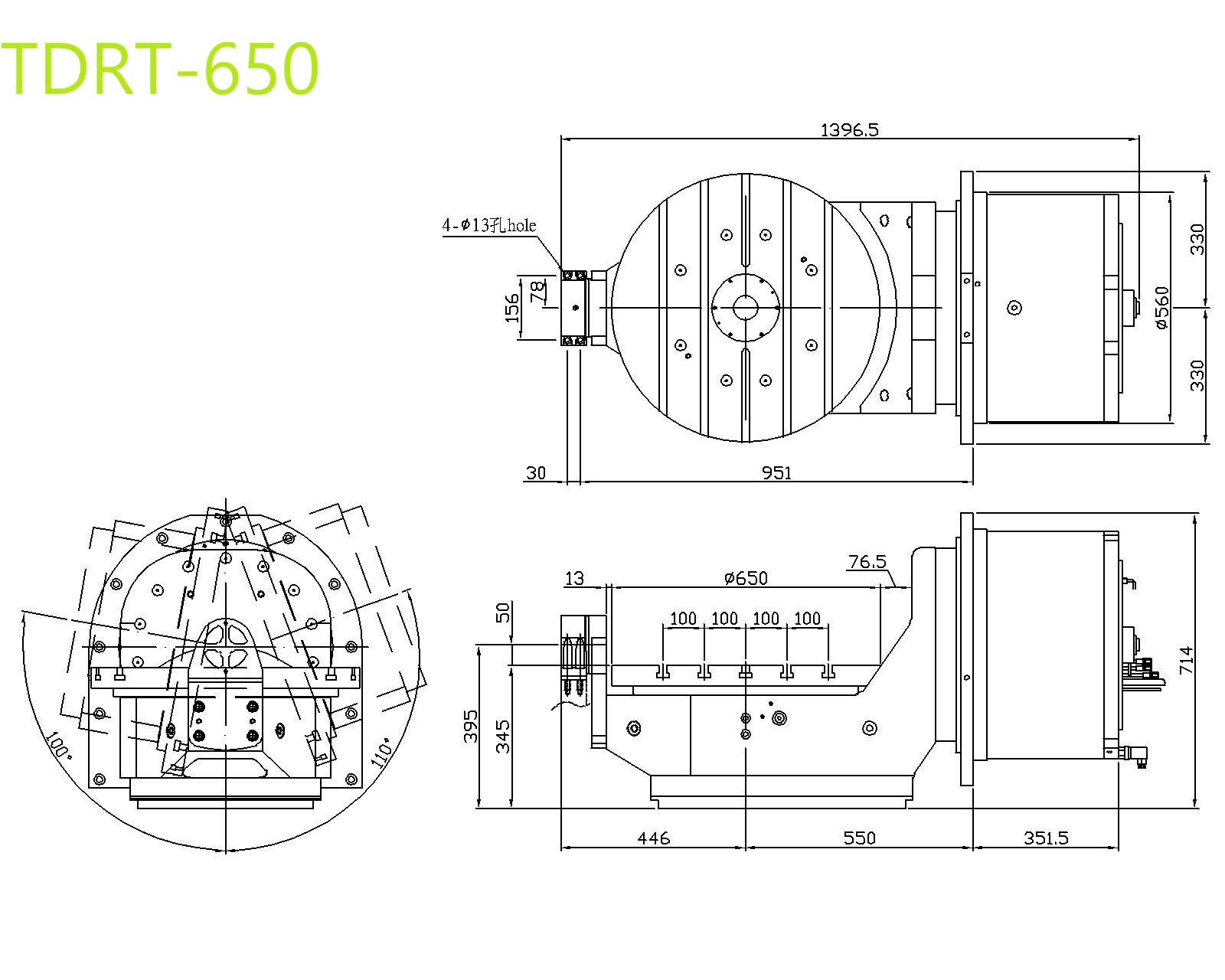

TDRT-125A TDRT-650 TDAT-255TDAT-320 TDMT-650 潭兴五轴分度盘

基础信息

产品型号

TDRT-125A ? 650/TDAT-255 ? 320/TDMT- 650

机器类型

标准型

资料下载

浏览次数

349

产品分类

PRODUCT CLASSIFICATION

新闻资讯

NEWS

热门搜索

HOTS

详细介绍

規格/型號			單位	TDRT-125A		TDAT-255		TDAT-320		TDRT-650		TDMT-650
旋台直徑			mm	?125		?255		?320		?650		?500(600)
工作台高度		水平時	mm	375		285		380		－		－
中心高度		90°	mm	200		220		300		－		－
總高度		90°	mm	369		439		593		－		－
中心孔直徑			mm	?25^H7		?50^H7		?50^H7		?60^H7		?50^H7
工作台T型槽寬度			mm	12^H7		12^H7		14^H7		18^H7		18^H7
導塊寬度			mm	14^h7		18^h7		18^h7		－		－
傾斜角度			deg.	-100°~+100°		-100°~+100°		-100°~+100°		-100°~+110°		-100°~+110°
軸向				旋轉軸	傾斜軸	旋轉軸	傾斜軸	旋轉軸	傾斜軸	旋轉軸	傾斜軸	旋轉軸	傾斜軸
小設定單位			deg.	0.001°	0.001°	0.001°	0.001°	0.001°	0.001°	0.001°	0.001°	0.001°	0.001°
分度精度			sec.	1※	1※	1※	1※	1※	1※	1※	1※	1※	1※
重覆精度			sec.	1※	1※	1※	1※	1※	1※	1※	1※	1※	1※
直驅扭力馬達	ETEL			TMB+ 0140-070-RA	TMB+ 0210-070-RA	TMB+ 0210-050-RA	TMB+ 0291-070-SA	TMB+ 0210-070-RA	TMB+ 0291-100-UA	TMB+ 0360-050-TA	TMB+ 0450-150-VB	TMB+ 0360-070-TA	HEIDENHAIN QSY-190D
	更大扭矩		Nm	92.6	318	223	608	318	869	736	3510	990	104
	連續扭矩		Nm	55.4	176	122	356	176	529	415	2110	596	38
	HEIDENHAIN Encoders			海德漢及西門子專用： RCN2380(±5Sec.) RCN2580(±2.5Sec.)
	FANUC			DiS 60/400-B	DiS 150/300-B	DiS 150/300-B	DiS 300/300-B	DiS 150/300-B	DiS 500/250-B	DiS 1000/200-B	DiS 1500/100-B	－	－
	更大扭矩		Nm	130	380	380	600	380	1200	1900	2800	－	－
	連續扭矩		Nm	65	185	185	270	185	550	840	1400	－	－
	FANUC Encoders			αiCZSensor512A (±4Sec.)	αiCZSensor512A (±4Sec.)	αiCZSensor512A (±4Sec.)	αiCZSensor768A (±3Sec.)	αiCZSensor512A (±4Sec.)	αiCZSensor768A (±3Sec.)	αiCZSensor768A (±3Sec.)	αiCZSensor768A (±3Sec.)	－	－
總減速比				1/1	1/1	1/1	1/1	1/1	1/1	1/1	1/1	1/1	1/120
容許更高轉速			r.p.m	2※	2※	2※	2※	2※	2※	2※	2※	2※	2※
使用壓力(鎖緊方式)			kg/cm²	35 (Hyd.)		35 (Hyd.)		35 (Hyd.)		35 (Hyd.)		35 (Hyd.)
夾緊扭矩			N.m (kgf.m)	323(33)	833(85)	833(85)	1764(180)	833(85)	1764(180)	3185(325)	4410(450)	3185(325)	4410(450)
更大載重	0° (水平時)		kg	125		125		300		500		500
更大載重	0°~90°(傾斜時)		kg	50		80		125		300		300
更大負荷 (轉盤夾緊時)	F軸向力		N (kgf)	9800(1000)		25000(2551)		30000(3061)		35000(3571)		35000(3571)
	FxL徑向力		N.m (kgf.m)	323(33)		833(85)		833(85)		3185(325)		3185(325)
	FxL傾斜力矩		N.m (kgf.m)	833(85)		1764(180)		1764(180)		4410(450)		4410(450)
	J=W.D²/8		kg.m² (kg.cm.sec²)	0.098(1)		0.65(6.64)		1.6(16.33)		15.8(161.7)		15.8(161.7)
更大工件直徑			mm	?125		?255		?320		?650		?650
旋台重量			kg	180		350		400		1220		1220
